薄膜纵向拉伸机作用：
该设备是对在一定温度和拉伸比下对吹塑薄膜、流延薄膜进行MDO纵向拉伸的设备，既可以提高薄膜的透明度和光泽、刚性和撕裂强度及阻透性能、薄膜厚度均匀性;同时还能将薄膜减薄，节省原材料。广泛用于高端PE、PVDF、LCP薄膜研发与试验。
薄膜纵向拉伸机原理：
POTOP薄膜纵向拉伸机采用立式或卧式结构，预热辊组、拉伸辊组、退火辊组和冷却辊组，可对塑料薄膜实现连续的加热、纵向拉伸、退火定型、冷却，可调节拉伸的速率和拉伸间隙参数，制出优质、平整度高点拉伸膜制品。
薄膜纵向拉伸机分类
广州普同的薄膜纵向拉伸机根据机械设计分类可以分为立式、卧式、简易，根据薄膜成型可以分为离线拉伸和在线拉伸，具体如下：
1、根据机械设计分类
根据机械设计分类可以分为立式、卧式、简易；立式纵向拉伸机，占地面积小，更适合实验室使用。与卧式纵向拉伸机不同，卧式纵向拉伸机则易于扩展且引膜方便，更适于中试与小规模生产。而简易拉伸机，辊宽小，单点拉伸，比较适合嵌套使用。
2、根据薄膜成型分类

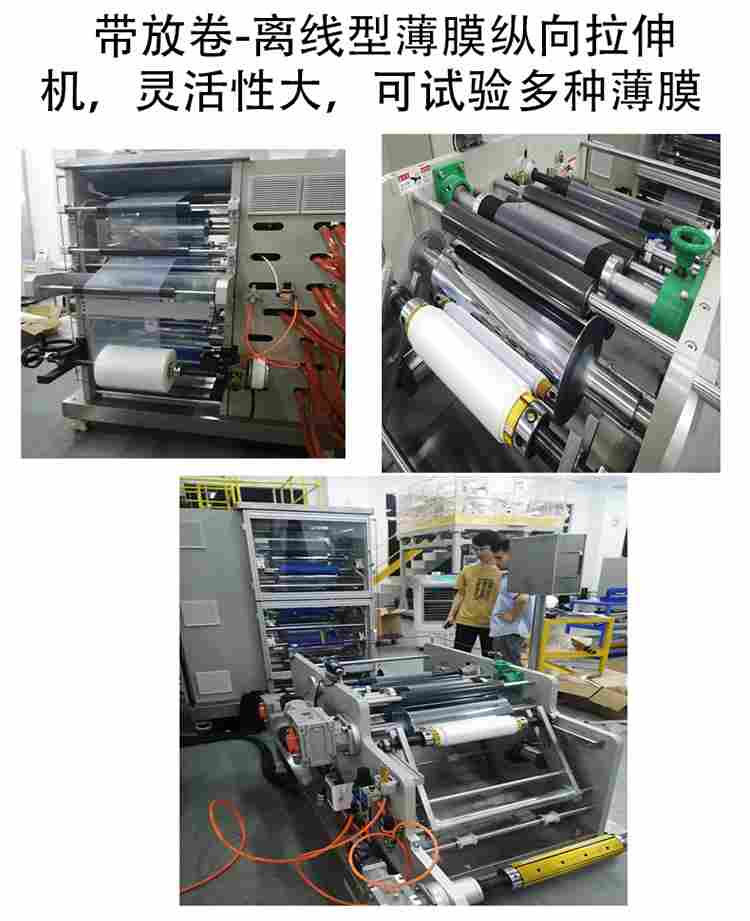

根据薄膜成型方式分类主要分为离线和在线拉伸。离线成型，属于薄膜的静态拉伸，通过放卷机把半成品薄膜引膜至薄膜纵向拉伸机进行拉伸。而在线拉伸则不同；塑料颗粒经过挤出机熔融、模头成型、流延冷却之后在进行纵向拉伸。
相同点：设备既可以提高薄膜的透明度和光泽、刚性和撕裂强度及阻透性能、薄膜厚度均匀性，同时还能将薄膜减薄,节省原材料，降低成本。
三、应用范围
新材料配方研发用、生产工艺研究与优化、薄膜拉伸性能测试、二次加工成型配套
四、供货范围
设备名称与数量
产品名称 型号及规格 数量(台)
MDO薄膜向拉伸机 FOVI-35 1
模温机 4
五、技术参数
控制测量系统（集成在共挤流延的触摸屏操作）
项目 性能 备注

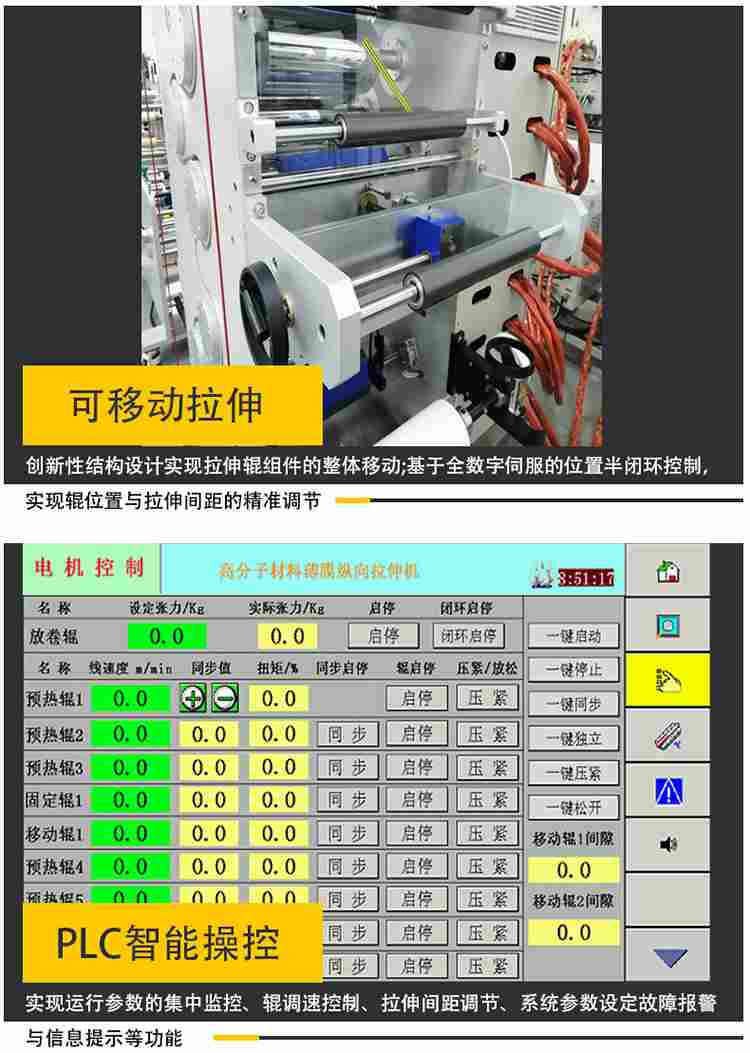

控制系统 基于PLC和触摸屏组成的测控系统，
主操作显示屏 10”TFT触摸屏操作.屏下另加装启停开关，急停开关。
速度控制 挤出机、流延辊、牵引辊伺服控制器，具有可靠性高、调速范围广，运行稳定等优点。可整线或部分线的速度联调功能。
熔体温度、压力测量 熔体压力测量：0-50MPa熔体温度测量：0-400°C
低压电器 器件通过CE认证
项目 内 容 性能指标
整机性能 适用材料 PET、PP等
拉伸点 1
拉伸率 6：1
拉伸方式 立式S型拉伸
薄膜入口宽度 300mm
薄膜出口线速度 0-20m/min
同步方式 1. 各辊独立调速2. 整机同步

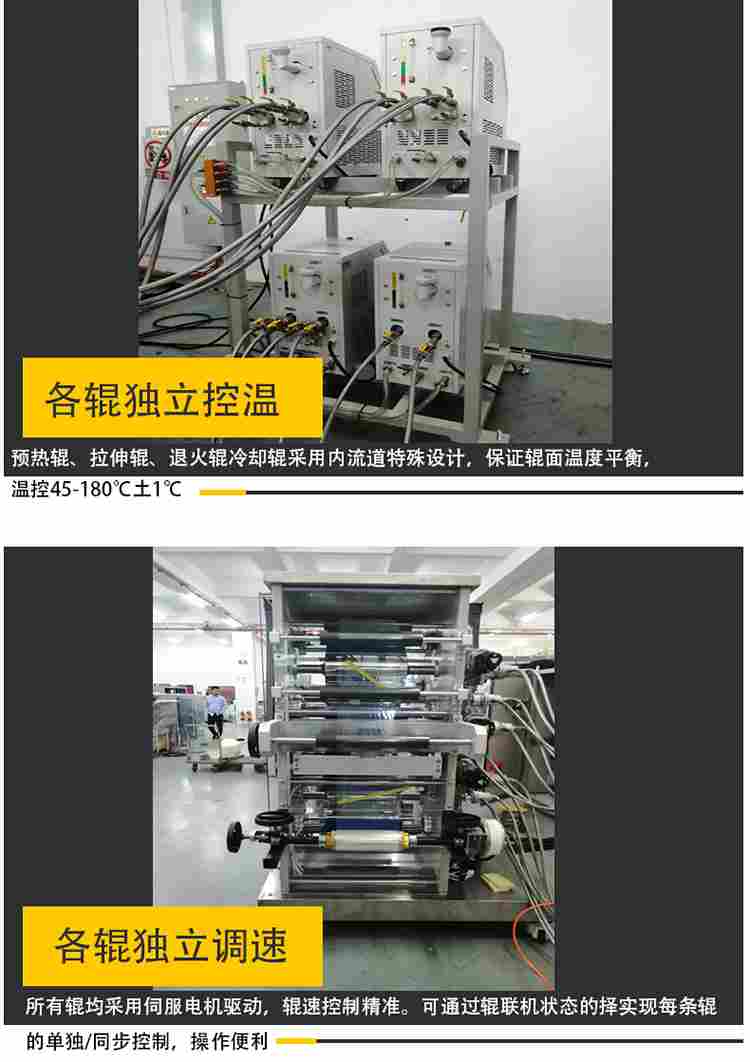

辊温设定 室温-200℃（工作温度170℃）
工作电压 3相交流380V±10% ，50Hz
产量 约5-8kg/h
纵向拉伸单元功率 33kW（请参考总装图）
工作环境条件 温度范围 15—30℃
湿度范围 空气的相对湿度≤70%
海拔高度 ≤1000m
大气污染 不允许把本设备安装在存在灰尘、腐蚀性气体等有大气污染的环境中
